1.Tilraunaskilyrði

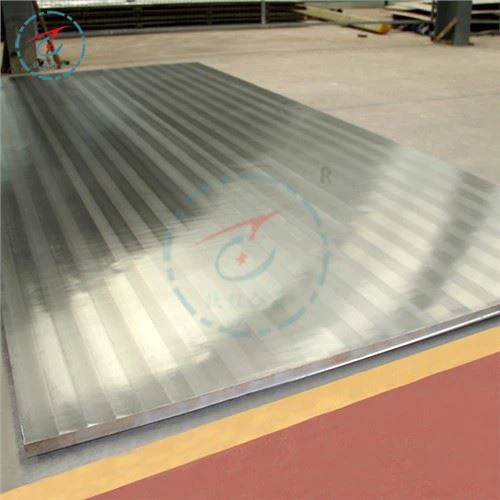

Grunnlagið á samsettu títan stálplötunni er 30 mm þykk kolefnisstálplata, merkt sem (JIS) SB410, og klæðningarlagið er 5 mm þykk iðnaðar hreint títanplata, tilnefnd sem (JIS) TP28H. Efnasamsetning og vélrænni eiginleikar eru sýndir í töflu 1. Kolefnislítil stálplatan er Q235-A með þykkt 20 mm. Suðustöngin er J422, p5mm. Suðubúnaðurinn er 2-400 sílikon afriðandi suðuvél, sem er notuð við öfuga suðu.
2. Samskeyti og suðufæribreytur: Samkvæmt hönnunarbyggingu eimsvalans skal framkvæma T-samsuðuprófun og skoðun eftir suðu. (1) Eftir suðu skal útlitsstærð T-samskeytisins skoðuð og aflögunin skal vera 2 mm.
(2) Þversniðsprófun litarefnisgengdældar sýnir engin flögnunarfyrirbæri á tengiyfirborði samsettu borðsins.
(3) Samsett styrkleikapróf, klippisýni Mynd 31. Títanlag 2. Kolefnisstállag: Taktu sýnishornið í stöðu þar sem mest aflögun er í samsettu plötunni
Undirbúningur sýnis úr títan stáli samsettri rörplötu sýnishornsefni, rörplötugat {{0}}.05 þvermál stærð p25+0.1omm, holuvegg ójöfnur Ra6.3. Tube forskrift p25mmx0.5mm, efnasamsetning og vélrænni eiginleikar rörsins
3. Suðugæðaskoðun
(1) Skoðun litarefnisins á suðusaumnum sýnir enga galla.
(2) Niðurstöður togprófunar á soðnu hlutunum sýndu að það var ekkert útdráttarfyrirbæri í öllum þremur hópum sýna og lokabrotið átti sér stað í miðhluta títanrörsins, með hámarks togbrotkrafti
(3) Langsniðsskoðun sýnisins sýnir að lengdardýpt suðunnar er 1.5-2.0mm og afgangshæðin er 0.{{5} }.5mm. Það er ekkert flögnun fyrirbæri á sameiginlegu yfirborði samsettu borðsins af þremur hópum sýna
)Suðu á samsettum plötum og stálplötum fer fram með miklum suðustraumi og engin flögnunarfyrirbæri er á tengiyfirborði milli samsetts lags og grunnlags samsettu plötunnar og bindistyrkurinn minnkar ekki verulega. Hins vegar, á meðan afköst samskeytisins eru tryggð, ætti að nota örlítið lægri straum og hraðari suðuhraða eins mikið og mögulegt er, og hitainntak ætti að vera stjórnað eins mikið og mögulegt er til að koma í veg fyrir áhrif ofhitnunar. T-laga samskeytin verða fyrir ákveðinni aflögun eftir suðu og útstæð hlutinn er sá hluti þar sem þéttingarræman er þrýst á, sem er gagnlegt fyrir þéttingu. Þess vegna er engin þörf á að reyna að koma í veg fyrir aflögun suðu í framleiðslu.
(2) Suðuprófið á milli samsetts rörplötu og títanrörs sannar að þegar þykkt títanhúðun er ekki minni en 2,5 mm, hefur argonbogasuðu engin áhrif á tengingu samsettra plötunnar. Þess vegna er engin þörf á að auka þykkt samsetta lagsins til að auka kostnaðinn. Færibreytur suðuferlisins geta í grundvallaratriðum átt við færibreytur þéttingarsuðu milli hreinnar títanrörplötur og títanröra.
